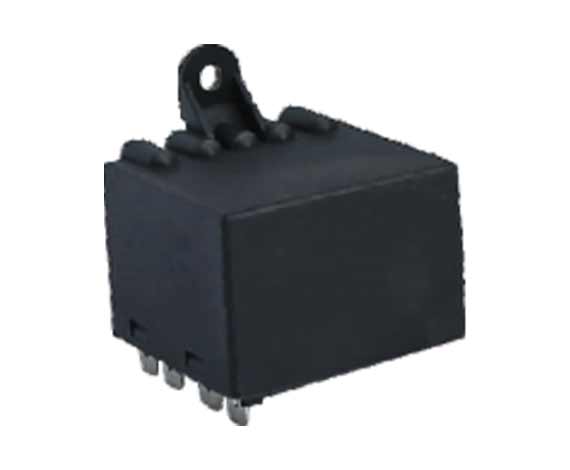

Motor Start Potential Relay

Ordering Information

Aultop Relay	Type	Mount	Coil Number	Operation Characteristics	Operation Position	Cunstomer Special Code
ATR	3	D	2	A	6
		plastic tab mount on top	see table for operating characteristics	see table for operating characteristics	1,2,3,4,5,6,

Contact Data

Contact Arrangement:	1NC(SPST, 1 Pole Normally Closed)
Contact Resistance:	100mΩ max.(at 1A 24VDC)
Contact Material	Silver alloy
Contact Rating:(res. Load)	16A(make and break) 400VAC cosφ=0.85)
	35A(break only) 400VAC cosφ=0.85)
	50A(make and break) 400VAC cosφ=0.85)
Mechanical Endurance:	7.5×105 OPS
Electrical Endurance:	SPST-NC: 5×105 OPS(16A on and off 400VAC cosφ=0.7-0.8 at 25℃1s on 9s off)
	SPST-NC: 2×105 OPS(35A on and off 400VAC cosφ=0.7-0.8 at 25℃1s on 9s off)
	SPST-NC: 1×105 OPS(50A on and off 400VAC cosφ=0.7-0.8 at 25℃1s on 9s off)

Characteristics

Weight:	Approx.95g
Termination:	QC
Construction:	Dust protected

Coil

Coil Power	Approx. 5VA
Coil Voltage:	See table below
Coil Resistance:	See table below
Insulation System:	ClassB

Operating Characteristics At 50Hz

Coil number		2		3		4		5		6		7		8		9
Vmax at 40℃(V)		299		338		378		356		452		151		530		228
Resistance (1±10%)Ω at 25℃		5600		7500		10700		10000		13800		1500		19500		3900
	H.P.U.	P.U.	D.O.	P.U.	D.O.	P.U.	D.O.	P.U.	D.O.	P.U.	D.O.	P.U.	D.O.	P.U.	D.O.	P.U.	D.O.
A	120-130											111-124	20-45			111-124	35-77
B	130-140											120-134	20-45			120-134	35-77
C	150-160	140-153	40-90									130-144	20-45			130-144	35-77
D	160-170	150-163	40-90	150-163	40-90							140-153	20-45			140-153	35-77
E	170-180	162-175	40-90	162-175	40-90											149-163	35-77
F	180-190	171-184	40-90	171-184	40-90			180-195	40-105							157-172	35-77
G	190-200	180-193	40-90	180-195	40-105	180-195	40-105	189-205	40-105							168-182	35-77
H	200-220	186-215	40-90	190-215	40-105	195-224	50-110	186-214	60-133							178-192	35-77
I	220-240	205-234	40-105	208-239	50-110	204-233	50-110	204-233	60-133							183-213	35-77
L	240-260	224-252	40-105	224-252	50-110	223-259	50-110	223-252	60-133	223-252	60-130					203-231	35-77
M	260-280	243-271	40-105	239-270	50-110	242-272	50-110	242-272	60-133	239-268	60-135			239-268	75-170
N	280-300			260-289	50-110	262-290	60-121	262-290	60-133	258-287	60-135			258-287	75-170
O	300-320					280-310	60-121	280-310	60-133	277-305	60-135			277-305	75-170
P	320-340					300-328	60-121	300-328	60-154	295-324	60-135			295-324	75-170
Q	340-360					318-347	60-121			314-342	60-135			314-342	75-180
R	350-370													323-352	75-180
S	360-380													332-361	75-180

Coil number		2		3		4		5		6		7		8		9
Vmax at 40℃(V)		332		375		420		395		502		168		588		253
Resistance (1±10%)Ωat 25℃		5600		7500		10700		10000		13800		1500		19500		3900
	H.P.U.	P.U.	D.O.	P.U.	D.O.	P.U.	D.O.	P.U.	D.O.	P.U.	D.O.	P.U.	D.O.	P.U.	D.O.	P.U.	D.O.
AA	120-130											111-124	20-45			111-124	35-77
AB	130-140											120-134	20-45			120-134	35-77
AC	150-160											130-144	20-45			130-144	35-77
AD	160-170	150-163	40-90									140-153	20-45			140-153	35-77
AE	170-180	162-175	40-90									149-163	20-45			149-163	35-77
AF	180-190	171-184	40-90					180-195	40-105							157-172	35-77
AG	190-200	180-193	40-90	180-195	40-105			189-205	40-105							168-182	35-77
AH	200-220	186-215	40-90	190-215	40-105	195-224	60-121	186-214	60-130							178-192	35-77
AI	220-240	205-234	40-90	208-239	50-110	204-233	60-121	204-233	60-130							183-213	35-77
AL	240-260	224-252	40-105	224-252	50-110	223-259	60-121	223-252	60-130							203-231	35-77
AM	260-280	243-271	40-105	239-270	50-110	242-272	60-121	242-272	60-140	239-268	60-135					221-250	35-77
AN	280-300			260-289	50-110	262-290	60-121	262-290	60-140	258-287	60-135			258-287	75-170
AO	300-320					280-310	60-121	280-310	60-140	277-305	60-135			277-305	75-170
AP	320-340					300-328	60-121	300-328		295-324	60-135			295-324	75-170
AQ	340-360					318-347	60-121			314-342	60-135			314-342	75-180
AR	350-370													323-352	75-180
AS	360-380													332-361	75-180
